Sicrhau Diogelwch System Rheoli Batri (BMS) mewn Pecynnau LiFePO4

Sicrhau Diogelwch System Rheoli Batri (BMS) mewn Pecynnau LiFePO4

Canllaw technegol i ddiogelwch BMS LiFePO4, sy'n cwmpasu cydbwyso gweithredol, rheolaeth thermol, diagnosteg lefel celloedd, a chydymffurfiaeth ryngwladol.

Mae defnyddio systemau storio ynni ffosffad haearn lithiwm (LiFePO4) (ESS) ar draws sectorau masnachol a diwydiannol (C&I) yn wynebu gofynion ffiniau gweithredol llym. Er bod cemeg LiFePO4 yn arddangos sefydlogrwydd thermol cynhenid ​​​​o'i gymharu ag amrywiadau nicel-manganîs{-cobalt (NMC), mae anghydbwysedd celloedd heb ei liniaru, lledaeniad thermol, a diffygion topoleg rheoli yn dal i fygwth hirhoedledd asedau.

Gall un gell sy'n gweithredu y tu allan i'w ffenestr foltedd gorau posibl (2.5V i 3.65V) achosi diraddio lleol, gan leihau capasiti pecynnau defnyddiadwy hyd at 35% dros 1,500 o gylchoedd. At hynny, mae monitro thermol annigonol yn peryglu digwyddiadau gwresogi lleol, gan arwain at faglu system ac amser segur yn annisgwyl.

Er mwyn diogelu-costau storio wedi'u lefelu yn y tymor hir (LCOS), mae angen saernïaeth System Rheoli Batri (BMS) gadarn, amlhaenog ar gontractwyr EPC a rheolwyr prosiect. Mae'r dadansoddiad hwn yn amlinellu'r prif fecanweithiau rheoli, topolegau cydbwyso, a phrotocolau diagnostig sy'n hanfodol ar gyfer sefydlogrwydd pecynnau gradd LiFePO4 cyfleustodau.

Dadansoddiad Technegol: Mecanweithiau Diogelwch Craidd a Phensaernïaeth

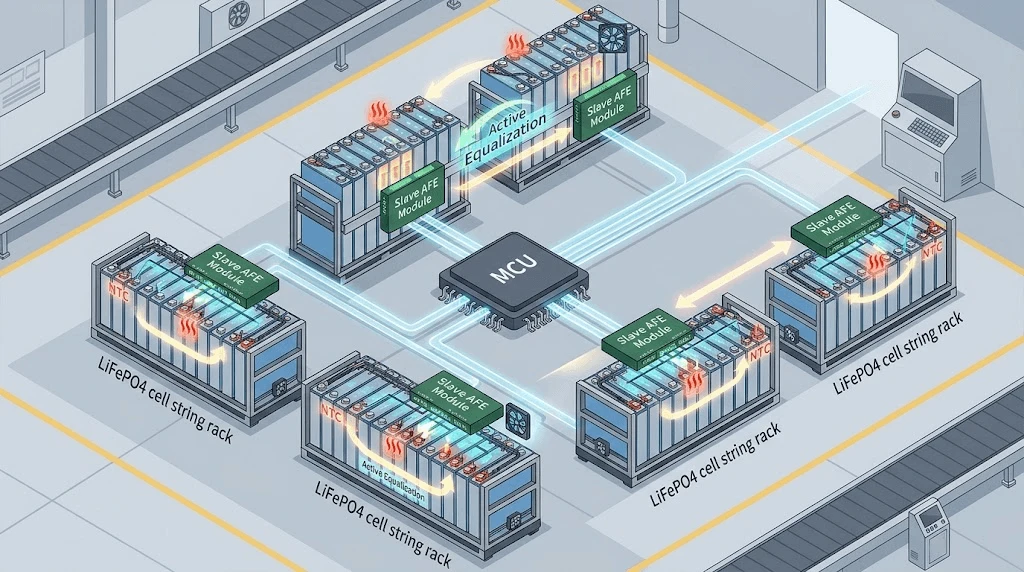

Mae BMS gwydn yn dibynnu ar bensaernïaeth caethweision meistr ddosbarthedig. Mae'r Analog Front-End End (AFE) ICs yn monitro grwpiau celloedd yn uniongyrchol, gan basio telemetreg i'r MCU canolog trwy ryngwynebau bws CAN ynysig.

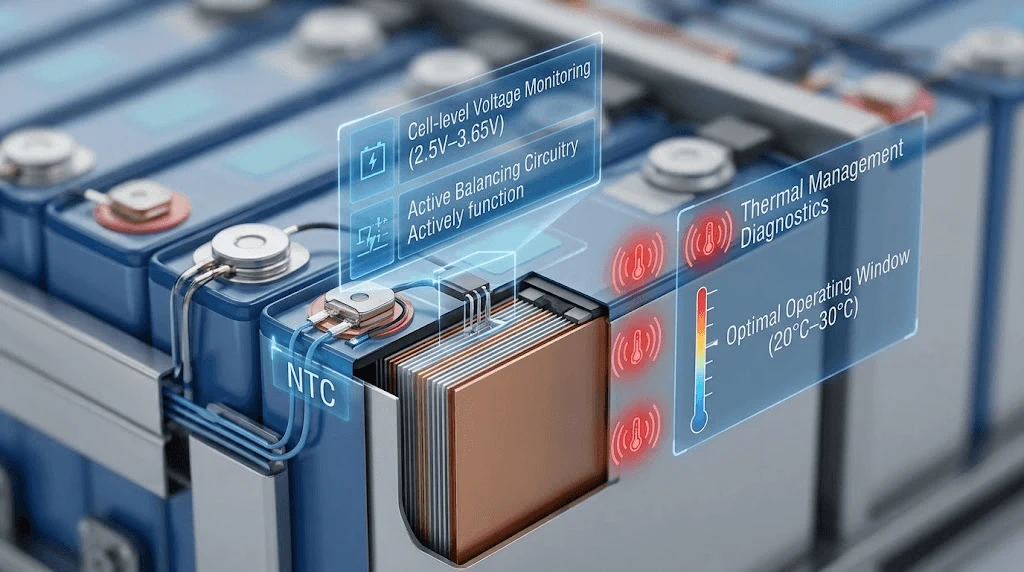

1. Monitro Cell-Lefel Foltedd a Graddnodi Trothwy

Mae synhwyro foltedd manwl gywir yn gofyn am sianeli AFE pwrpasol gyda goddefgarwch signal o < ±2 mV. Mae cromliniau gollwng safonol LiFePO4 yn cyflwyno llwyfandir foltedd hynod o wastad rhwng 30% ac 80% Cyflwr Gwefr (SOC), sy'n golygu bod dulliau foltedd cylched agored (OCV) yn annigonol ar gyfer amcangyfrif cyflwr. Mae BMS -gradd uchel yn cyfuno cyfrif Coulomb ag algorithmau hidlydd Kalman estynedig (EKF) i olrhain SOC yn gywir o fewn ±2. Rhaid i'r trothwyau paramedr amddiffyn fod yn galedwedd-wedi'u gorfodi ar yr haen AFE i sicrhau eu bod yn cael eu gweithredu'n annibynnol ar hwyrni cadarnwedd MCU:

Dros-Torri Foltedd (OVC):3.65 V (Lefel cell) / Oedi:<10 ms

Dros-Adfer Foltedd: 3.45V

O dan-Torri Foltedd (UVC):2.50V (lefel cell) / Oedi:<10ms

O dan-Adfer foltedd:2.80V

2. Topolegau Cydbwyso Celloedd Gweithredol

Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), mae angen cydbwyso gweithredol.

Mae systemau gweithredol yn defnyddio trawsnewidyddion DC deugyfeiriadol neu rwydweithiau newid capacitive i drosglwyddo gwefr o gelloedd foltedd uwch i gelloedd foltedd is yn ystod cylchoedd gwefru a gollwng. Trwy alluogi ceryntau cydbwyso rhwng 2A a 5A, mae topolegau gweithredol yn lliniaru colled cynhwysedd o amrywiant cynhwysedd ar draws llinynnau celloedd mawr, gan wella cynnyrch ynni defnyddiadwy dros gylch oes yr ased.

3. Rheolaeth Thermol a Diagnosteg Rhagfynegol

Ni ddylai amrywiad tymheredd ar draws modiwl fod yn fwy na 3 gradd. Mae'r BMS yn defnyddio thermistors Cyfernod Tymheredd Negyddol (NTC) wedi'u ffurfweddu ar gymhareb o leiaf 1 synhwyrydd fesul 4 cell cyfres, ynghyd â stilwyr ychwanegol sydd ynghlwm wrth MOSFETs pŵer a phrif fariau bysiau.

Mae cadarnwedd integredig yn cyfrifo graddiannau thermol Th/dt yn barhaus. Os yw cyfradd newid tymheredd celloedd lleol yn uwch na 1 gradd/munud, mae'r system yn cychwyn rhybuddion diagnostig cyn cyrraedd toriadau tymheredd absoliwt (codi tâl 55 gradd / 60 gradd).

Safonau'r Diwydiant ac Effaith ar LCOS

Mae dewis BMS gradd ddiwydiannol yn newid cyllid prosiect yn uniongyrchol trwy ymestyn trwybwn cylch bywyd a lleihau gwariant gweithredol (OpEx).

Dadansoddiad Effaith LCOS

Trwy gynnal anghydbwysedd celloedd o dan 10mV ar draws oes cylch o 8,000, mae BMS cydbwyso gweithredol yn atal cau llinynnol cynamserol a achosir gan gelloedd foltedd isel ynysig. Mae'r gallu hwn yn lleihau'r Gost Storio wedi'i Lefelu (LCOS) trwy:

· Cadw Cynhwysedd Defnyddiadwy:Yn atal yr effaith "cyswllt gwannaf", gan gadw gallu llinynnol yn agos at raddfeydd enwol.

· Llai o Gylchoedd Amnewid:Yn ymestyn bywyd gwasanaeth pecyn cyffredinol y tu hwnt i 10 mlynedd heb fod angen amnewidiadau modiwl celloedd oes canol.

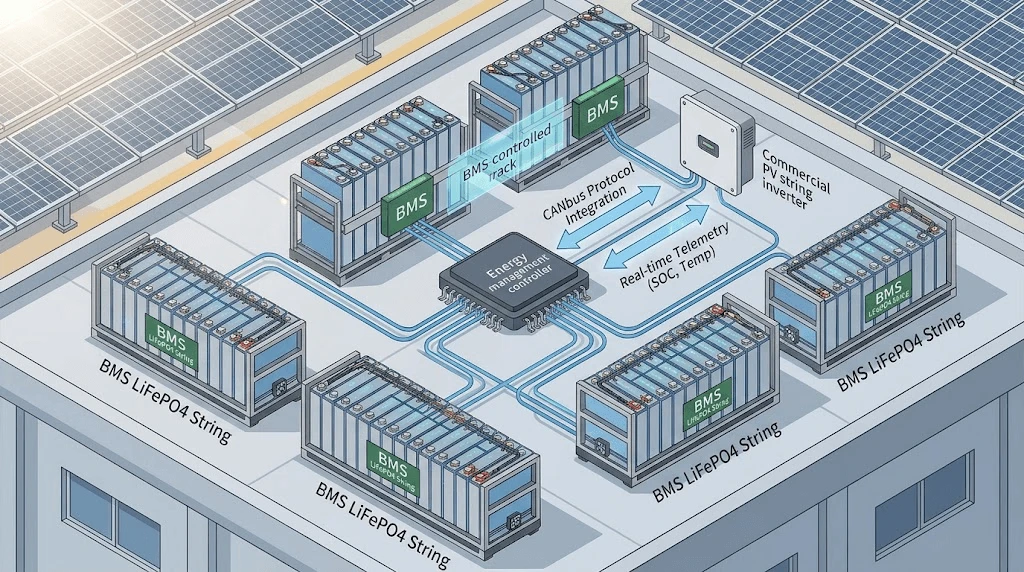

Integreiddio a Chydnawsedd System

Rhaid i BMS sy'n cydymffurfio ryngwynebu'n ddi-dor â systemau trosi pŵer i fyny'r afon (PCS) a rheolwyr gwefr solar.

Wrth ddefnyddio datrysiadau storio masnachol fel yModiwl Storio Ynni 25.6V 100Ah, mae cyfathrebiadau diwydiannol yn dibynnu ar brotocolau 2.0B bws CAN 2.0B hwyrni isel a Modbus. Mae'r BMS yn trosglwyddo terfynau gweithredol deinamig i'r gwrthdröydd mewn amser real:

Terfyn Codi Tâl (CCL):Wedi'i addasu'n ddeinamig yn seiliedig ar foltedd celloedd uchaf a thymheredd mewnol.

Terfyn Cyfredol Rhyddhau (DCL):Wedi'i addasu yn seiliedig ar isafswm foltedd celloedd, tymheredd, a SOC presennol.

Mae'r cyfathrebiad dolen gaeedig hwn yn gorfodi'r gwrthdröydd i sbarduno allbwn cyn torri terfynau thermol neu foltedd, gan atal systemau caled rhag cau o dan broffiliau llwythi trwm.

Rheoli Ansawdd a Chydymffurfiaeth Fyd-eang

Mae sicrwydd diogelwch diwydiannol yn gofyn am ymlyniad wedi'i ddilysu i safonau profi byd-eang.

UL 1973:Safon diogelwch ar gyfer batris a ddefnyddir mewn cymwysiadau llonydd. Yn gwirio cywirdeb strwythurol, cyfyngiant celloedd, a diogelwch trydanol o dan amodau diffyg.

IEC 62619:Yn gorchymyn profion diogelwch swyddogaethol ar gyfer batris lithiwm diwydiannol, gan gynnwys profion lluosogi rhediad thermol a gwiriadau diogelwch meddalwedd uned reoli.

Cenhedloedd Unedig 38.3:Profi diogelwch trafnidiaeth, gan gynnwys efelychu uchder, sioc thermol, dirgryniad, trawiad, cylched byr allanol, a gollwng gorfodol.

Rhaid i reolaeth ansawdd gweithgynhyrchu ymgorffori diwedd{0}}profion-llinell(EOL) awtomataidd. Mae pob bwrdd BMS yn cael-gwiriad amddiffyn cylched byr, gwiriadau graddnodi ar draws yr holl sianeli mesur, a llosgi-mewn cyflyru o dan amodau thermol uwch (50 gradd ) cyn y cynulliad terfynol.

FAQ

1. Sut mae'r BMS yn atal ymlediad rhediad thermol o dan amodau-cylched byr?

Mae'r BMS yn defnyddio strategaeth amddiffyn dwy haen: mae caledwedd cylched byr sylfaenol yn torri ar draws sbarduno datgysylltiadau switsh cyflwr/MOSFET ultra{{0}haen/MOSFET o fewn < 100 micro eiliad pan fydd y trothwyon presennol yn cael eu torri. Os ydych yn defnyddio ras gyfnewid fecanyddol neu dopoleg contactor, mae ffiwsiau lled-ddargludyddion cyflym iawn yn darparu ynysu ffisegol eilaidd. Yn ogystal, mae'r firmware rheoli yn monitro fectorau dT/dt i ganfod diffyg mewnol cyn i nwy fentro neu ymlediad thermol ddigwydd.

2. Beth yw'r gofynion logisteg a diogelwch ar gyfer cludo pecynnau LiFePO4 gallu uchel dramor?

Rhaid i bob pecyn gael ei ardystio o dan reoliadau 38.3 y Cenhedloedd Unedig a'i gludo ar Gyflwr Talu (SOC) rhwng 30% a 50%. Mae pecynnau yn gofyn am becynnu peryglon a ardystiwyd gan y Cenhedloedd Unedig (nwyddau peryglus Dosbarth 9) sy'n cynnwys inswleiddio mewnol wedi'i atgyfnerthu, diogelwch terfynell cylched byr, a deunydd lapio mewnol wedi'i selio â lleithder. Rhaid i'r BMS gael ei osod i -bwer isel-Ddelw Cwsg Dwfn" yn ystod y daith er mwyn cyfyngu'r hunan-rhyddhau i <0.5% y mis.

3. Beth yw'r ffiniau ar gyfer addasiadau cadarnwedd OEM/ODM BMS personol ar gyfer protocolau gwrthdröydd penodol?

Mae ffiniau addasu yn cynnwys addasu strwythurau ffrâm CANbus / RS485, mapio cyfeiriadau cofrestr Modbus wedi'u teilwra, addasu algorithmau cyfrifo SOC / SOH deinamig, a ffurfweddu cromliniau taith tymheredd / foltedd arferol. Mae addasiadau haen ffisegol yn caniatáu opsiynau rhwng switshis cyflwr MOSFET solet neu gylchedau gyrrwr cysylltydd allanol yn seiliedig ar derfynau foltedd y system (hyd at 1000 VDC. Mae'r newid peirianyddol safonol ar gyfer addasiadau protocol cadarnwedd fel arfer yn 2 i 3 wythnos.
