Dadansoddi Pensaernïaeth Fewnol Gwrthdroyddion Solar Effeithlonrwydd Uchel

Dadansoddi Pensaernïaeth Fewnol Gwrthdroyddion Solar Effeithlonrwydd Uchel

Dadansoddiad technegol o bensaernïaeth fewnol gwrthdröydd solar masnachol, topoleg cam deuol, effeithlonrwydd MPPT foltedd uchel, a dynameg thermol.

Poteli Thermol a Thrydanol mewn Trosi Pŵer PV Masnachol

Mae gosodiadau solar masnachol yn wynebu diraddio refeniw parhaus a achosir gan derating thermol, diffyg cyfatebiaeth llinyn o dan arbelydru amrywiol, a cholledion switsio uchel ar dymheredd uchel. Mae methiant cydran yn y cam trosi DC-AC yn cyfrif am dros 40% o alwadau cynnal a chadw maes heb eu trefnu mewn prosiectau cyfleustodau a masnachol-a-diwydiannol (C&I).

Mae'r canllaw hwn yn dadansoddi pensaernïaeth lefel y bwrdd mewnol, deinameg afradu thermol, ac integreiddiad traciwr MPPT o wrthdroyddion llinynnol effeithlonrwydd uchel. Mae'n rhoi meini prawf technegol caled i beirianwyr EPC ac arbenigwyr caffael ar gyfer gwerthuso dibynadwyedd cam pŵer, lleihau Cost Ynni wedi'i Lefelu (LCOE), a dilysu sicrwydd ansawdd lefel cydran.

Dadansoddiad Technegol: -Pensaernïaeth Lefel Bwrdd a Mecanweithiau Craidd

Topoleg Amlder Deuol{0}Cam Uchel-

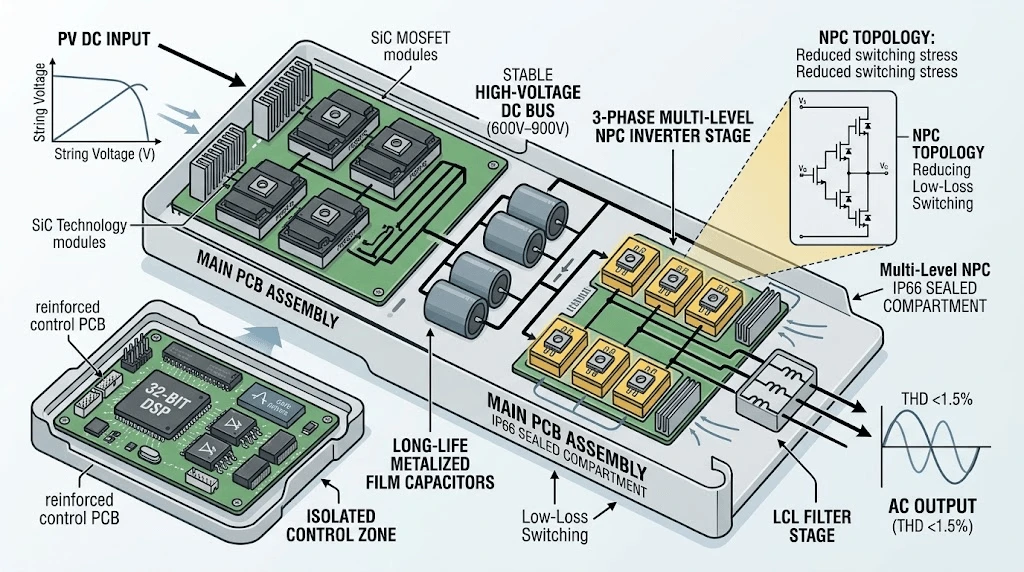

Mae gwrthdroyddion llinyn effeithlonrwydd uchel yn defnyddio pensaernïaeth trosi pŵer cam deuol. Mae'r graddfeydd cam hwb DC-DC yn amrywio folteddau llinyn hyd at fws DC foltedd uchel sefydlog (600V–900V), sy'n bwydo cam gwrthdröydd DC-AC.

· Lled-ddargludyddion Pŵer: Mae disodli IGBTs etifeddol â MOSFETs Silicon Carbide (SiC) arwahanol yn lleihau colledion adfer gwrthdro hyd at 73%. Mae lled-ddargludyddion SiC yn galluogi amleddau newid uwchlaw 50 kHz, gan ganiatáu defnyddio anwythyddion llai a chynwysorau ffilm heb gynyddu afluniad harmonig llwyr (THD).

· 3-Topoleg Glam Pwynt Niwtral Cyfnod (NPC): Mae topolegau NPC aml-lefel yn lleihau straen foltedd ar draws switshis pŵer (VDC/2 fesul dyfais), gan leihau diraddiad dV/dt ar gysylltiadau grid heb drawsnewidyddion a chyflawni effeithlonrwydd trosi brig o 98.6%.

Integreiddiad MPPT Foltedd Uchel gyda Ffenestr Olrhain Eang

Mae pensaernïaeth llwyfan deuol yn cynnwys cylchedau tracio pwynt pŵer uchaf deinamig (MPPT) a yrrir gan broseswyr signal digidol 32-did (DSPs):

Ystod Gweithredu MPPT Eang: Mae tracio ffenestri rhwng 200V a 1000V yn caniatáu cychwyn yn gynnar yn y bore a chynhaeaf hwyr gyda'r nos, gan ymestyn ffenestri cynhyrchu ynni dyddiol 45 i 90 munud.

Llwybro MPPT Deuol/Aml: Mae tracio MPPT sianel ddeuol yn ynysu colledion cysgodi rhannol ar draws llinynnau modiwl nad ydynt yn cyfateb. Mae synhwyro cyfredol trwy-synwyryddion effaith dolen Hall caeedig yn bwydo-foltedd amser/metrigau cyfredol go iawn i mewn i{4}}perturb cyflymder uchel{5}ac-arsylwi (P&O) algorithmau yn gweithredu ar gyfraddau samplu 100 Hz.

Pensaernïaeth Thermol ac Amddiffyn Atgyfnerthol

Mae cronni gwres mewn lled-ddargludyddion pŵer yn dyblu cyfraddau methiant mewnol ar gyfer pob cynnydd o 10 gradd yn nhymheredd cyffordd ($Tj$).

Gwres Alwminiwm Anodized-Allwthiadau Sinc:Mae'r prif switshis pŵer yn gosod yn uniongyrchol ar wresoglau alwminiwm oer wedi'u ffugio sy'n cynnwys geometregau esgyll pin sy'n cynyddu arwynebedd arwyneb 40% o'i gymharu ag esgyll allwthiol safonol.

Ynysu adran wedi'i selio:Mae cynlluniau mewnol yn gwahanu electroneg pŵer (-cydrannau cynhyrchu gwres fel anwythyddion a modiwlau pontydd) oddi wrth electroneg rheoli sensitif (DSP, gyrwyr giât, byrddau cyfathrebu). Mae electroneg pŵer yn byw mewn siambr wedi'i selio IP66 wedi'i oeri gan aer gorfodol, gan ynysu'r prif PCB rhag cronni llwch ac aer amgylchynol cyrydol.

Amddiffyniad Ymchwydd:Mae amrywyddion metel ocsid Math II (neu Fath I+II) dewisol (MOVs) yn amddiffyn terfynellau DC ac AC rhag ymchwyddiadau dros dro a achosir gan fellt.

Safonau'r Diwydiant ac Effaith Ariannol ROI

Cymhariaeth Manyleb Strwythurol: Gwrthdroyddion Gradd Safonol yn erbyn Diwydiannol-

Dadansoddiad Ariannol: LCOE ac Optimeiddio Cynnyrch

Ar gyfer system to masnachol 1MW sy'n gweithredu dros gylch oes 25 mlynedd:

Gwahaniaeth Cynnyrch Effeithlonrwydd: Mae cynnydd o 0.8% mewn effeithlonrwydd trosi yn cynhyrchu tua 12,800 kWh o gynhyrchu blynyddol ychwanegol fesul MW a osodwyd.

Atal sy'n Dioddef o Thermol: Mae atal derating rhwng 40 gradd a 50 gradd yn adennill hyd at 4% o allbwn ynni a gollwyd yn ystod misoedd arbelydru brig yr haf.

Effaith LCOE: Mae cynnydd mewn cynnyrch cyfunol a chylchoedd amnewid cydrannau llai yn lleihau LCOE cyffredinol o $0.004/kWh i $0.007/kWh, gan adennill y premiwm caledwedd cychwynnol o fewn 18 mis o weithredu.

Integreiddio Systemau a Phrotocolau Rheoli Ansawdd

Mae ein proses weithgynhyrchu yn gosod yr holl unedau trosi pŵer i biblinell rheoli ansawdd amlgyfnod:

Er mwyn integreiddio prosiectau masnachol cyflawn, mae ein llwyfannau llinyn gallu uchel yn gweithio ochr yn ochr â chydbwysedd caledwedd system arbenigol, gan gynnwys-asedau dosbarthedig â chynhwysedd is megis ein10 kW Ymlaen-Gwrthdröydd Gridmodelau ar gyfer is-araeau masnachol llai.

Safonau Cydymffurfio

Diogelwch a Chysylltiad Grid: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

Safonau EMC: EN 61000-6-2, EN 61000-6-4.

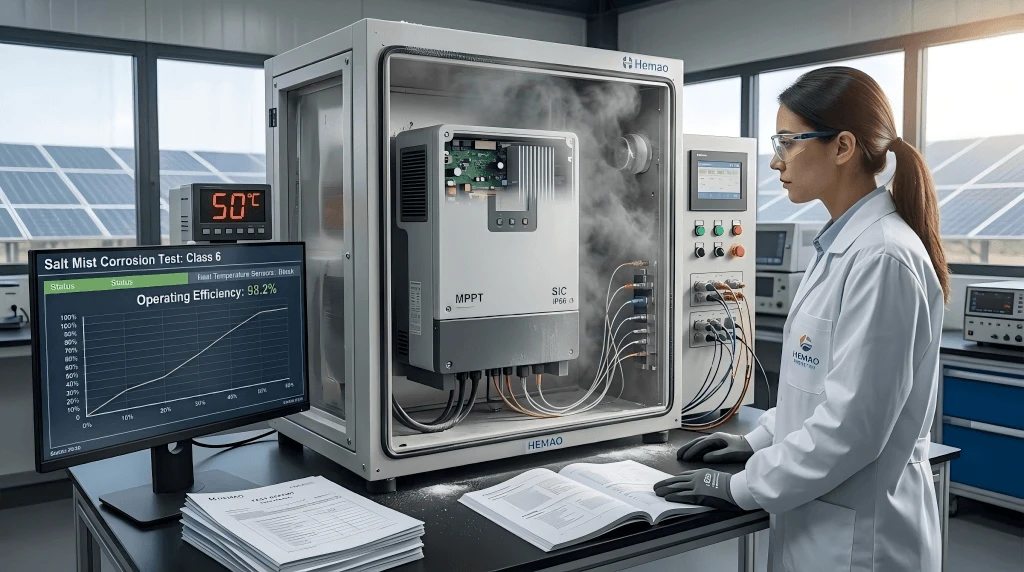

Dygnwch Amgylcheddol: IEC 60068-2-52 (Dosbarth Cyrydiad Niwl Halen 6), amddiffyniad rhag mynediad IP66 rhag llwch a dŵr.

FAQ

C: Sut mae'r bensaernïaeth oeri siambr ddeuol yn atal methiannau cydrannau mewn gosodiadau arfordirol uchel o halen neu laith?

A: Mae'r dyluniad siambr ddeuol yn gwahanu'r prif PCB rheoli o'r parth afradu thermol pŵer uchel. Mae cydrannau gwres uchel (anwythyddion a heatsinks) yn cael eu cadw mewn sianel llif aer allanol â sgôr IP66, sy'n caniatáu i aer amgylchynol gorfodol oeri arwynebau'r esgyll. Mae cylchedau rheoli sensitif, gyrwyr gât, a chynwysorau wedi'u lleoli mewn lloc IP66 ar wahân wedi'i selio wedi'i lenwi â nitrogen sych neu wedi'i selio yn erbyn cyfnewid aer amgylchynol, gan ddileu anwedd halen a dyddodiad llwch dargludol ar olion foltedd uchel.

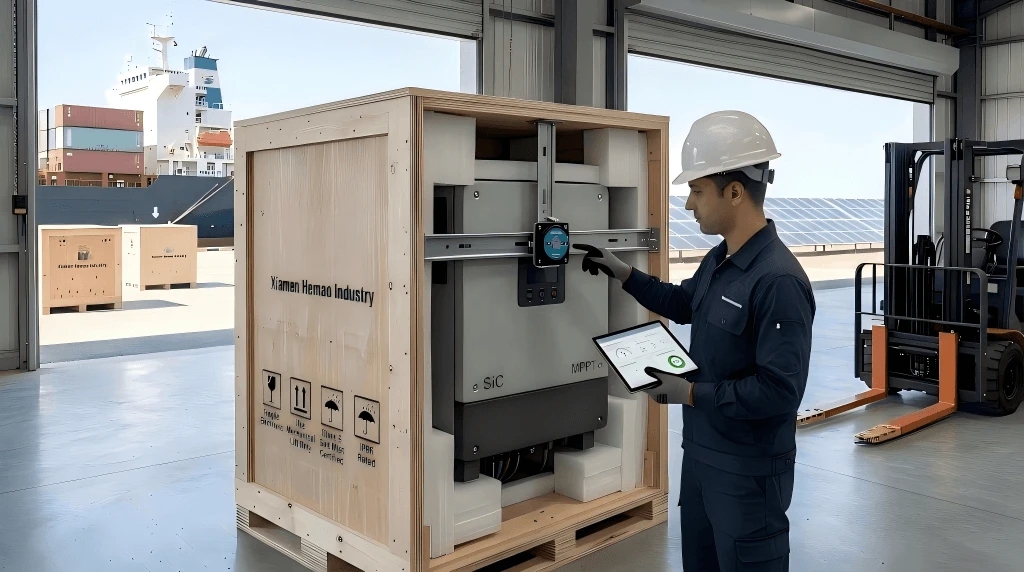

C: Pa brotocolau amddiffyn pecynnu a chludo sy'n cael eu rhoi ar waith i atal toriadau micro mewn cydosodiadau PCB mewnol yn ystod allforio swmp?

A: Mae gwrthdroyddion yn cael eu pecynnu mewn cratiau pren wedi'u trin â gwres sy'n cydymffurfio ag ISPM 15, wedi'u leinio â sioc polyethylen (EPE) dwysedd uchel-wedi'i deilwra i ddimensiynau'r siasi. Mae'r holl gydrannau trwm mewnol-megis anwythyddion magnetig a phrif gynwysorau-yn cael eu hangori i'r brif ffrâm siasi gan ddefnyddio cromfachau mecanyddol adeileddol yn hytrach na dibynnu'n llwyr ar gadw uniadau sodro. Mae llwythi'n cynnwys synwyryddion gogwyddo ac effaith 3D sengl-defnyddio i olrhain llwythi cludo.

C: Beth yw'r paramedrau technegol a'r llinellau amser dosbarthu ar gyfer addasiadau OEM firmware neu galedwedd arferol?

A: Mae-addasiadau lefel cadarnwedd (addasu mapiau cofrestr MODBUS RTU/TCP, addasu dros-drothwyau trip foltedd, neu integreiddio proffiliau cymorth grid personol-) yn cario cylch dilysu o 14 diwrnod busnes. Mae -addasiadau lefel caledwedd (haenau amgáu personol, ffurfweddiadau cysylltydd DC wedi'u haddasu, neu geometregau sinc gwres wedi'u haddasu) yn dilyn llinell amser datblygu 6 i 10 wythnos, gan gynnwys modelu thermol llawn, cynhyrchu prototeip, a phrofion derbyniad ffatri (FAT).

Cysylltwch â'n tîm peirianneg i gael cynllun system PV 5kW wedi'i addasu a dyfynbris BOM manwl o fewn 48 awr.
